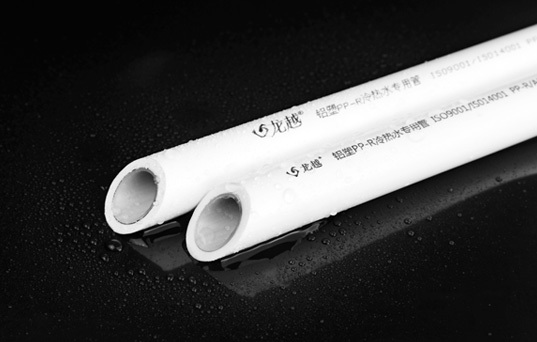

產品名稱：外層熔接型鋁塑複合管

規格型號：Φ20-Φ63

產品顏色：白色

原料選用：優質原材料

使用溫度：0℃-75℃（室外或低溫地區需裝保溫材料）

使用壓力：16-25公斤

安裝方式：熱熔連接（熱熔安裝完成後必須試壓防隱患）

產品簡介

鋁塑PP-R複合管道係統，是一種結合PP-R管材與鋁塑複合管兩種管材的各項優點於一身的新型綠色環保建材，它采用先進的熱熔連接技術，連接處的強度不但沒有降低，還遠遠高於管材本身的強度，更加增強了管道係統密封性，且安裝方便、性能可靠。是傳統鍍鋅管的換代產品。執行標準：CJ/T195-2004

產品特點

1、衛生、無毒；本產品屬綠色建材，可用於純淨水、飲用水管道係統。

2、由於中間鋁層的存在，故線性膨脹係數小，具有與金屬管材相當的強度，韌性好、耐衝擊。 　　

3、耐腐蝕、不結垢，可免除管道結垢後堵塞和水盆、浴缸黃斑鏽跡之憂。 　　

4、耐高溫、高壓：在規定的長期連續工作壓力下，管道輸送水溫可達95℃。 　　

5、保溫節能：導熱係數僅為金屬管道的二百分之一，用於熱水管道保溫節能效果更佳。 　　

6、質量輕：比重僅為金屬管道的七分之一。 　　

7、外形美觀：產品內外壁光滑，流體阻力小，色澤柔和，造型美觀。 　　

8、可以地埋：可用金屬探測器探測出管子的位置，為後期使用帶來方便。 　　

9、安裝方便可靠：采用熱熔連接，無需套絲，數秒鍾即可完成一個接頭連接，與金屬管及分水器連接采用優質銅嵌件，安全可靠。

運用範圍

1、中央空調管道

2、暖氣片散熱器連接管道 　　

3、暖氣管道改造 　　

4、室內冷熱水管道 　　

5、明裝或者戶外安裝管道 　　

6、需要阻氧以及阻隔汙染物的管道

注意事項

1、PP-R管較金屬管硬度低、剛性差，在搬運、施工中應加以保護，避免不適當外力造成機械損傷。在暗敷後要標出管道位置，以免二次裝修破壞管道。

2、PP-R管5℃以下存在一定低溫脆性，冬季施工要當心，切管時要用鋒利刀具緩慢切割。對已安裝的管道不能重壓、敲擊，必要時對易受外力部位覆蓋保護物。

3、PP-R管長期受紫外線照射易老化降解，安裝在戶外或陽光直射處必須包紮深色防護層。

4、PP-R管除了與金屬管或用水器連接使用帶螺紋嵌件或法蘭等機械連接方式外，其餘均（jun1）應采用熱熔連接，使管道一體化，無滲漏點。

5、PP-R管的線膨脹係數較大(0.15mm/m℃)，在明裝或非直埋暗敷布管時必須采取防止管道膨脹變形的技術措施。

6、管道安裝後在封管(直埋)及覆蓋裝飾層(非直埋暗敷)前必須試壓。冷水管試壓壓力為係統工作壓力的1.5倍，但不得小於1MPa;熱水管試驗壓力為工作壓力的2倍，但不得小於1.5MPa。試壓時間與方法技術規程規定。

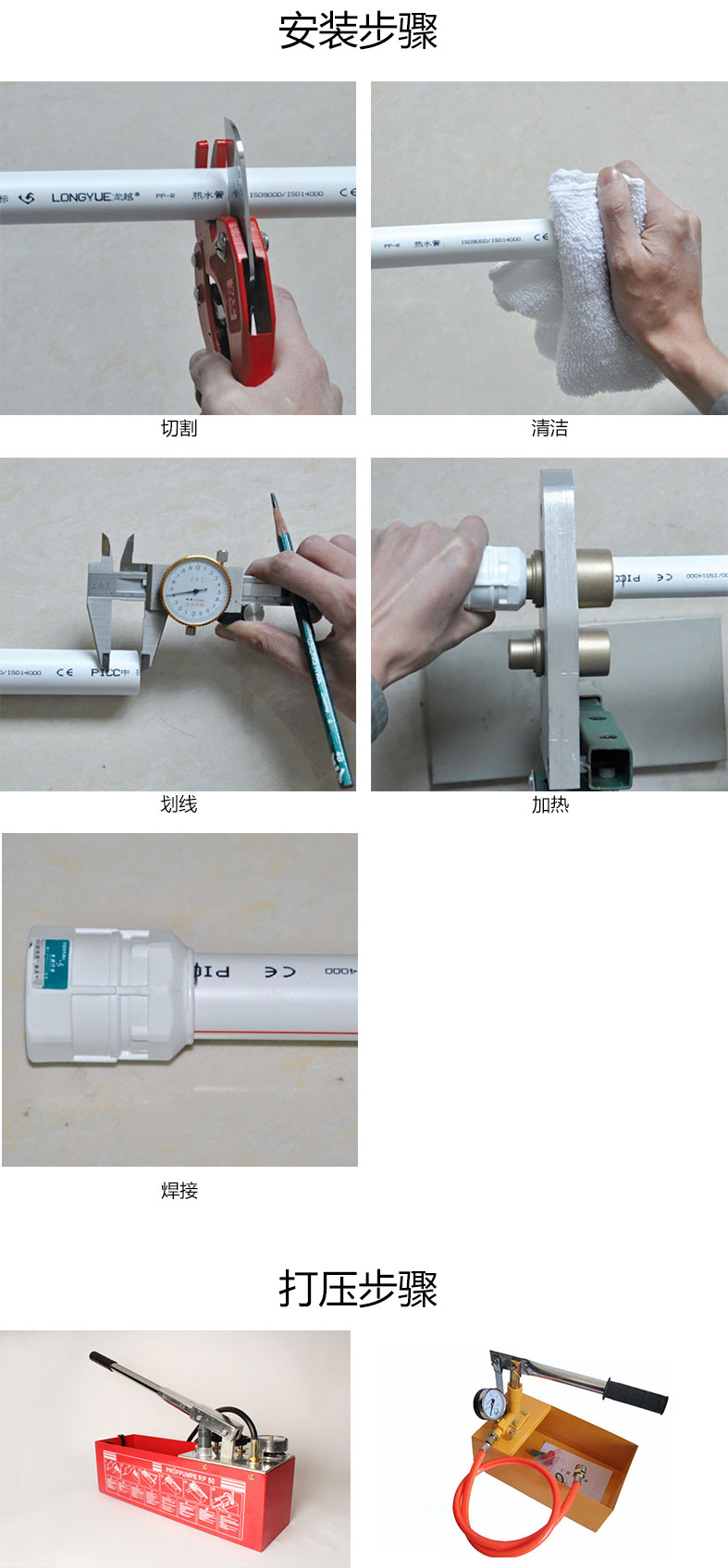

安裝步驟

1、切割：切割管材，必須使端麵垂直於管軸線。管材切割一般使用管子剪或管道切割機，必要時可使用鋒利的鋼鋸，但切割後管材斷麵應去除毛邊和毛刺。

2、清潔：使用潔淨抹布清潔管材和管件的焊接部位（建議用酒精擦拭）、管材與管件連接端麵必須清潔、幹燥、無油汙。 　

3、劃線：按表1規定的熔接深度在管材上劃線： 　

4、加熱：熱熔機加熱後，將管材和管件無旋轉地插入熱熔模頭，管材達到劃線位置時停止： 　

5、焊接：達到加熱時間後，管材管件無旋轉地拔出，將管材無旋轉插入管件承口內，按冷卻時間停留。

注意：

同種材質的給水聚丙烯管與管配件之間，應采用熱熔連接，安裝應使用專用熱熔工具。強調暗敷牆體，地坪麵層內的管道必須采用熱熔連接，不得采用絲扣或法蘭連接。

給水聚丙烯管與金屬管件連接，應采用帶金屬嵌件的聚丙烯管件作為過渡，該管件與塑料管采用熱熔連接，與金屬管件或衛生潔具五金配件采用絲扣連接。另外連接閥門、龍頭與金屬配件連接時，彎頭、三通處要帶有固定支座，牢固的固定在牆上。

打壓步驟
